Автоматические ворота ZAIGER-размеры и требования к проему для установки секционных ворот Цайгер

Секционные ворота ZAIGER изготавливаются по индивидуальным размерам проема только после необходимых конструкторских расчетов. Основными требованиями к проему являются:

• ровная плоскость стены внутри помещения по периметру проема;
• соответствие размеров стен и притолоки минимальным значениям, необходимым для крепления направляющих и торсионных механизмов;
• несущая способность материалов, из которых выполнена стена, обрамляющая проем и потолок (если стена, в которой находится проем, изготовлена из таких материалов как пеноблоки, пустотелый кирпич или же сендвич-панель, то проем потребуется обрамить металлом, а в некоторых случаях придется устанавливать металлическую раму).

Рассмотрим схему проёма

Обозначим:

Н - высота проема;
В - ширина проема;
h – притолока, т.е. высота перемычки или расстояние от верхнего края проема до потолка;
b1,b2 – пристенки, т.е. расстояния от боковых стен до одноименных краев проема.
E – глубина помещения

При планировании установки ворот следует учитывать следующие ограничения:

1. h – от 180 мм;
2. b1, b2 – от 110 мм (лучше от 150) мм.

Кроме того, желательно, чтобы глубина гаража была не менее высоты ворот + 800 мм.

Если величины h не достаточно для установки направляющих, то притолоку можно увеличить с помощью установки в проем фальшпанели, которая закрепляется в проеме ворот и уменьшает высоту проема. Фальшпанель изготавливается из сэндвич-панели того же цвета, что и полотно ворот и обрамляется алюминиевым профилем.
Также, при помощи установки фальшпанели можно перейти от направляющих с низким подъемом к направляющим со стандартным подъемом (см. раздел «Типы подъемов»), если требуется уменьшить проем.

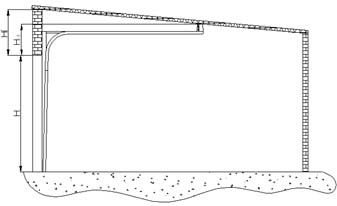

Если потолок в помещении, в которое планируется установить секционные ворота, имеет обратный наклон, то расчетный размер притолоки, влияющий на выбор типа подъема секционных ворот, должен определяться как расстояние от верха проема до потолка на глубине ориентировочно равной длине горизонтальных направляющих (см. рисунок), т.е. величина расчетной притолоки равен не Hн, а Hпр.

Оптимально для удешевления конструкции ворот на стадии проектирования проёма необходимо заложить размер h в пределах 350 - 550 мм, т. к. для притолоки от 180 мм до 350 мм и более 550 мм используются более дорогие схемы монтажа с пониженным и повышенным подъемом соответственно.
